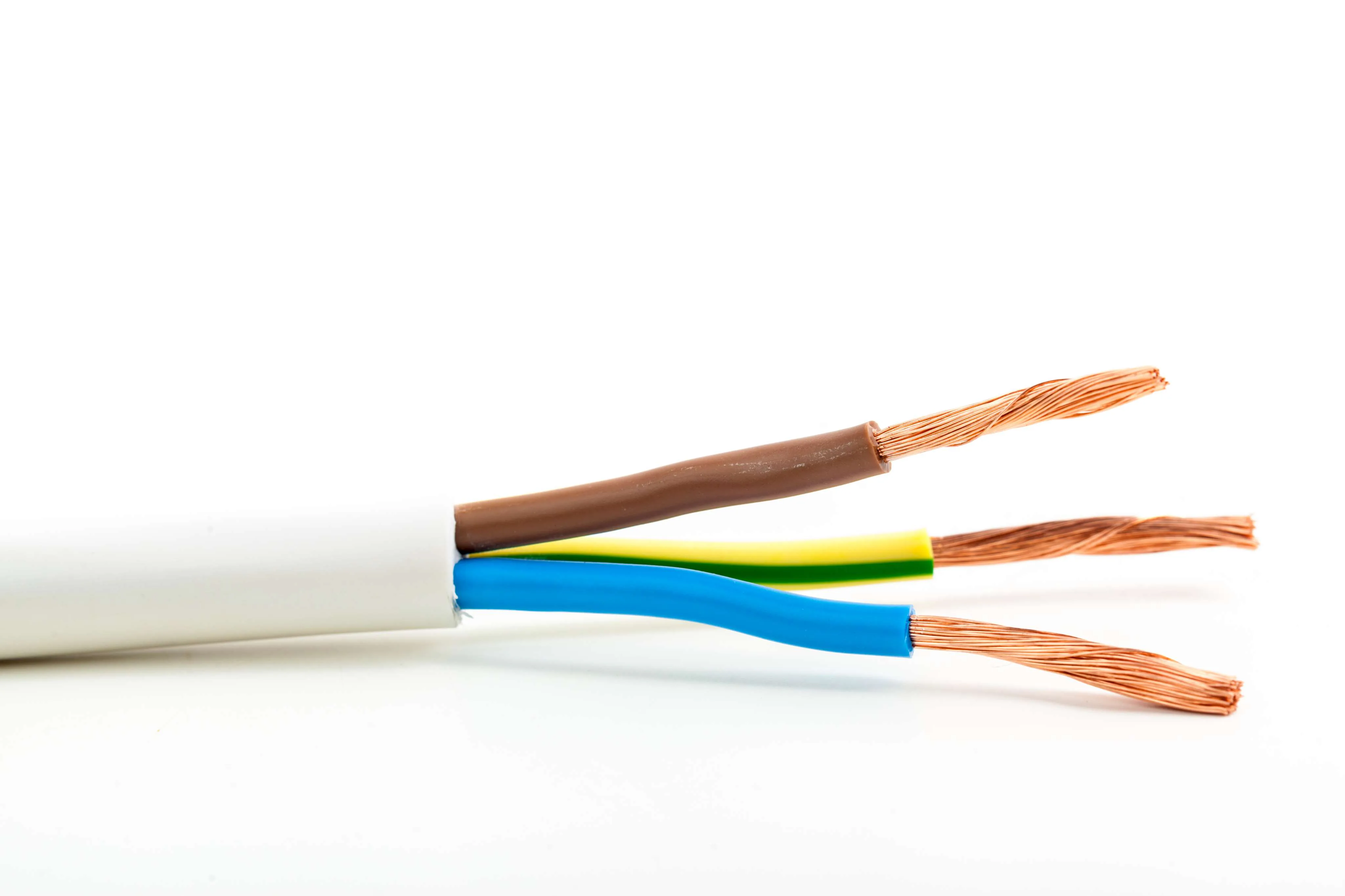

Kabel NYAF: Fungsi, Spesifikasi, Ukuran, dan Cara Memilihnya

Pada setiap proyek instalasi listrik, jenis kabel yang dipilih akan sangat menentukan tingkat keamanan dan kemudahan perawatan sistem kelistrikan. Salah satu jenis kabel yang cukup sering digunakan untuk kebutuhan panel dan jalur kabel yang fleksibel adalah kabel NYAF.

Komponen ini banyak digunakan pada panel distribusi, panel kontrol mesin, hingga jalur grounding di berbagai bangunan. Lalu, apa saja spesifikasi, ukuran, dan fungsinya? Simak ulasan lengkapnya dalam artikel berikut ini.

Apa Itu Kabel NYAF?

Kabel NYAF adalah jenis kabel listrik dengan konduktor tembaga berbentuk serabut yang dilapisi isolasi PVC. Kode "NYAF" sendiri menjelaskan struktur kabelnya, yaitu N untuk konduktor tembaga, Y untuk isolasi PVC, A untuk kabel berinti tunggal, dan F untuk penghantar serabut halus yang membuat kabel ini sangat lentur.

Kabel NYAF umumnya memiliki tegangan kerja nominal 450/750 V, meski sebagian produsen juga menyediakan jenis dengan tegangan 300/500 V. Produksi kabel ini biasanya mengacu pada standar SNI 04-6629.3-2006, IEC 60227-3, dan SPLN 42-3:1992.

Karena tidak memiliki lapisan pelindung tambahan di luar isolasi PVC, kabel NYAF lebih cocok digunakan pada instalasi tertutup seperti di dalam pipa conduit atau panel listrik. Kabel ini kurang direkomendasikan untuk area yang lembap atau terkena air secara langsung.

Spesifikasi dan Ukuran Kabel NYAF

Sebelum membeli, penting bagi Anda untuk memahami spesifikasi kabel NYAF terlebih dahulu. Mulai dari standar acuan, warna inti, hingga ukuran yang tersedia, berikut rinciannya.

1. Spesifikasi Kabel NYAF

Dari sisi spesifikasi kabel NYAF, karakteristik utamanya terletak pada konstruksi konduktor dan sistem identifikasi warna intinya. Konduktor tembaga serabut pada kabel ini umumnya memiliki tingkat kemurnian tinggi, sekitar 99,99%, sehingga mampu menghantarkan arus listrik dengan efisien.

Untuk memudahkan instalasi, warna isolasi inti kabel NYAF biasanya dibedakan menjadi beberapa pilihan, seperti hijau-kuning (grounding), hitam, kuning, biru muda, dan merah. Setiap warna menyesuaikan dengan fungsi masing-masing jalur dalam sistem kelistrikan.

2. Ukuran Kabel NYAF

Kabel NYAF tersedia dalam berbagai ukuran penampang sehingga dapat disesuaikan dengan kapasitas arus dan kebutuhan instalasi listrik. Berikut gambaran umum ukuran kabel NYAF beserta penggunaannya.

3. Konstruksi Kabel NYAF

Secara konstruksi, kabel NYAF terdiri dari dua komponen utama, yaitu konduktor tembaga serabut fleksibel sebagai penghantar arus, dan lapisan isolasi PVC hasil proses ekstrusi. Lapisan ini berfungsi melindungi konduktor dari kontak langsung maupun gangguan mekanis ringan.

Karena tidak dilengkapi selubung luar tambahan seperti pada kabel NYY atau NYYHY, kabel ini tergolong memiliki perlindungan mekanis yang lebih rendah. Oleh karena itu, dianjurkan untuk menggunakannya pada pipa pelindung.

4. Fitur Tambahan Kabel NYAF

Selain spesifikasi standar, sejumlah produsen juga menyediakan kabel NYAF dengan fitur tambahan sesuai kebutuhan proyek. Beberapa contohnya adalah konduktor berlapis timah untuk ketahanan terhadap korosi, sifat tahan panas, tahan minyak, flame retardant, anti rayap dan anti tikus, hingga varian low smoke zero halogen.

Fitur-fitur tersebut dirancang untuk memberikan perlindungan lebih pada kondisi lingkungan atau aplikasi tertentu. Fitur ini biasanya tersedia atas permintaan khusus, terutama untuk kebutuhan instalasi di lingkungan industri yang memiliki persyaratan teknis lebih tinggi.

Fungsi Kabel NYAF dalam Instalasi Listrik

Meski tergolong kabel berukuran kecil, kabel NYAF memiliki peranan yang cukup penting dalam sistem kelistrikan. Berikut beberapa fungsi utamanya yang perlu Anda ketahui.

1. Instalasi Panel Listrik

Fungsi utama kabel NYAF adalah sebagai penghubung pada panel listrik, baik panel distribusi maupun panel kontrol. Sifatnya yang lentur memudahkan teknisi mengatur jalur kabel di ruang panel yang sempit dan padat komponen.

2. Penghubung Perangkat Elektronik

Kabel NYAF juga banyak dimanfaatkan sebagai penghubung antarperangkat elektronik yang membutuhkan kabel dengan tingkat kelenturan tinggi. Contohnya pada rangkaian internal panel kontrol mesin atau peralatan otomasi.

3. Instalasi dalam Pipa (Conduit)

Karena tidak memiliki lapisan pelindung luar tambahan, kabel NYAF paling cocok dipasang di dalam pipa penghantar yang sudah tertanam di dinding atau diplester. Cara ini membantu meminimalkan risiko kerusakan akibat gesekan atau benturan.

4. Kabel Grounding dan Lingkungan Kering

Selain sebagai kabel fasa, kabel NYAF, khususnya varian berwarna hijau-kuning, kerap digunakan sebagai kabel grounding atau sistem pentanahan. Penggunaannya juga lebih dianjurkan pada lingkungan kering, baik di dalam ruangan maupun di area luar yang terlindung dari paparan air secara langsung.

Keunggulan Kabel NYAF Dibanding Jenis Kabel Lain

Ada beberapa alasan mengapa kabel NYAF banyak dipilih untuk kebutuhan instalasi panel dan kontrol. Berikut keunggulan yang perlu Anda pertimbangkan.

1. Fleksibilitas Tinggi

Struktur serabut pada kabel NYAF membuatnya jauh lebih mudah ditekuk dan dipasang di ruang sempit dibandingkan dengan kabel berinti solid. Hal ini menjadi keunggulan utama saat instalasi di dalam panel yang padat komponen.

2. Konduktivitas dan Harga yang Bersaing

Kemurnian tembaga yang tinggi pada kabel NYAF menjaga efisiensi hantaran listrik tetap stabil. Selain itu, harganya juga relatif terjangkau dibandingkan dengan jenis kabel berlapis ganda seperti NYY atau NYYHY.

3. Pilihan Ukuran yang Lengkap

Kabel NYAF tersedia dalam pilihan ukuran mulai dari 0,5 mm² hingga 240 mm², sehingga cocok untuk berbagai skala proyek. Salah satu varian yang cukup dikenal di pasaran adalah kabel NYAF Supreme, yang sering dijadikan acuan harga dan kualitas oleh para distributor.

Tips Memilih Kabel NYAF yang Tepat untuk Proyek Anda

Memilih kabel NYAF yang tepat akan berdampak pada keamanan dan kemudahan perawatan instalasi dalam jangka panjang. Dari pengalaman menangani berbagai permintaan instalasi panel, kesalahan paling umum yang sering ditemui adalah pemilihan ukuran kabel yang terlalu kecil untuk beban arus aktual. Berikut 3 hal yang perlu diperhatikan sebelum membeli.

1. Sesuaikan dengan Beban Arus dan Lokasi Pemasangan

Sesuaikan ukuran kabel NYAF dengan besarnya beban arus listrik yang akan dialirkan. Hindari juga penggunaannya di area lembap atau basah tanpa proteksi tambahan, karena kabel ini tidak dirancang untuk kontak langsung dengan air.

2. Periksa Spesifikasi dan Sertifikasi

Periksa spesifikasi kabel NYAF secara menyeluruh, termasuk standar SNI atau IEC yang tertera pada kemasan maupun pada badan kabel. Sertifikasi ini menjamin bahwa kabel telah melalui uji keamanan sesuai dengan regulasi yang berlaku.

3. Pilih Produk dari Distributor Terpercaya

Kabel NYAF tersedia dalam pilihan ukuran mulai dari 0,5 mm² hingga 240 mm², sehingga cocok untuk berbagai skala proyek. Untuk ukuran kecil seperti 0,75 mm² hingga 1,5 mm², harga kabel NYAF di pasaran umumnya berkisar Rp3.000 hingga Rp6.000 per meter, sedangkan ukuran yang lebih besar dihargai sesuai penampang dan fitur tambahan.

Salah satu varian yang cukup dikenal di pasaran adalah kabel NYAF Supreme yang sering dijadikan acuan harga dan kualitas oleh para distributor.

Pilih Kabel NYAF yang Tepat untuk Instalasi yang Lebih Aman

Memahami spesifikasi, ukuran, dan fungsi kabel NYAF dapat membantu Anda membuat keputusan yang lebih tepat sebelum memulai proyek instalasi. Dengan komponen yang sesuai, sistem kelistrikan Anda akan lebih rapi, aman, dan mudah dirawat dalam jangka panjang.

Jika Anda sedang merencanakan proyek instalasi panel atau membutuhkan kabel NYAF berkualitas, termasuk varian kabel NYAF Supreme, Putra Delima Mandiri menyediakan berbagai pilihan kabel dengan spesifikasi dan ukuran yang lengkap.

Cek koleksi lengkapnya di katalog produk putradelimamandiri.com dan temukan produk yang paling sesuai dengan kebutuhan proyek Anda.
