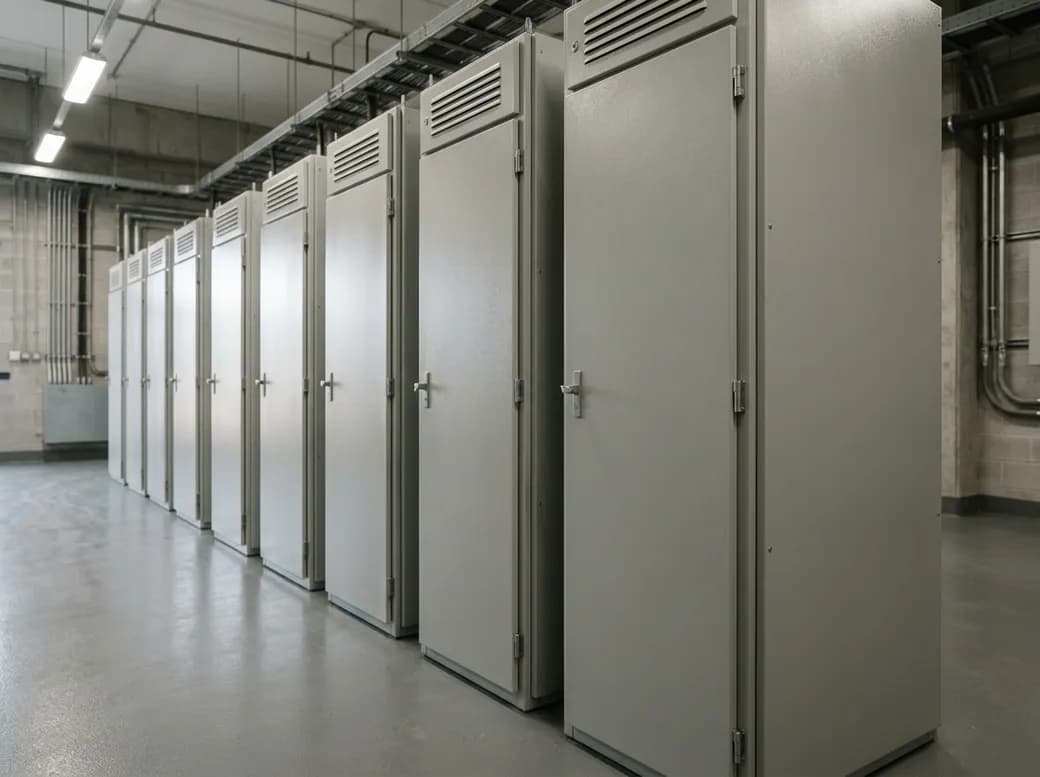

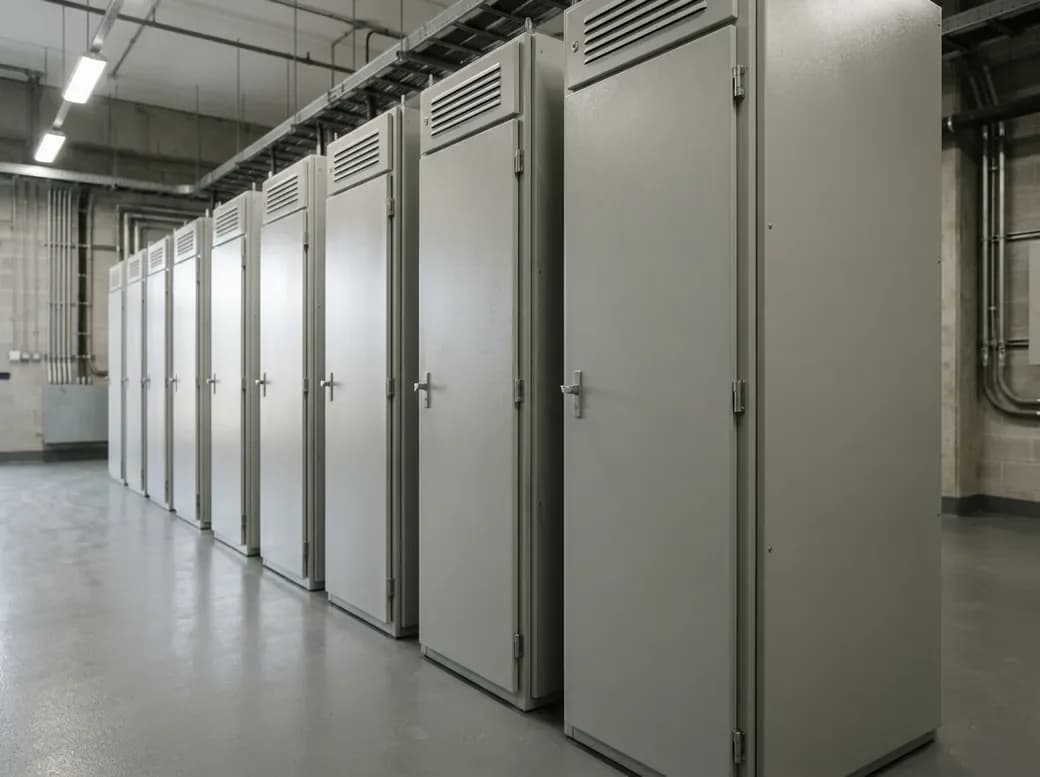

Panel cubicle SM6-24 20kV dan relay proteksi Schneider.
Panel tegangan menengah Schneider SM6-24 (kubikel 20kV): IM, DM1A, DM1W, QM, RM, dan CM, dilengkapi relay proteksi SEPAM, current transformer, dan power meter untuk gardu distribusi.
Switchgear tegangan menengah modular SM6-24 untuk gardu distribusi PLN, industri, gedung, dan proyek infrastruktur 20kV. Teknologi Air Insulated Switchgear (AIS) berstandar IEC 62271-200, dengan interlocking mekanis. Dibutuhkan pelanggan daya besar PLN (umumnya di atas ±197 kVA).
Manual LBS
Kubikel incoming manual LBS 630A dari sumber PLN 20kV. Dilengkapi sakelar pertanahan (earthing switch) untuk keselamatan. Dipasang sebagai titik masuk jaringan di sisi pelanggan, sehingga instalasi dapat dipisahkan dan dibumikan dengan aman sebelum pekerjaan pemeliharaan dimulai.
Circuit Breaker
Kubikel pemutus tenaga (circuit breaker) SM6-24 DM1-A: pemutus SF6 dipadu pemisah 3 posisi (tutup, buka, bumi), 630 A. Memutus arus gangguan secara otomatis melalui relay proteksi, dipakai pada penyulang atau incoming yang memerlukan proteksi arus lebih. Mekanisme dapat dilengkapi motor untuk operasi jarak jauh.
Circuit Breaker 1250A
Kubikel pemutus tenaga (circuit breaker) SM6-24 DM1-W: varian arus pengenal tinggi hingga 1250 A dengan pemutus SF6 dan pemisah 3 posisi. Dipakai pada incoming atau penyulang berdaya besar yang memerlukan proteksi arus lebih dengan relay, saat kebutuhan arus melewati kemampuan DM1-A.
Switch-Fuse (LBS + sekring)
Kubikel kombinasi sakelar-sekring (fuse-switch combination) SM6-24 QM: load break switch 630 A dipadu sekring HRC tegangan menengah untuk proteksi trafo distribusi. Saat salah satu sekring putus, striker-nya langsung membuka sakelar ketiga fasa sekaligus sehingga trafo aman dari hubung singkat. Alternatif ekonomis dari kubikel PMT untuk trafo daya kecil hingga menengah.
Circuit Breaker Withdrawable
PMT jenis withdrawable, breaker bisa dikeluarkan tanpa mematikan busbar. Mudah maintenance. Konstruksi tarik-keluar mempersingkat waktu pemeliharaan dan pengujian breaker karena busbar serta penyulang lain tetap bertegangan selama pekerjaan.
SEPAM 10/20/40/80, relay digital OCR, GFR, distance protection. Komunikasi Modbus & IEC 61850. Relay membaca arus dan tegangan dari trafo instrumen, lalu memerintahkan breaker membuka ketika nilainya melewati batas setelan yang ditetapkan.
VT Metering
Kubikel metering dengan VT (Voltage Transformer) 20kV/√3 untuk pengukuran tegangan dan referensi proteksi. Ditempatkan pada sisi yang memerlukan pembacaan tegangan jaringan, baik untuk keperluan pengukuran maupun sebagai masukan bagi sistem proteksi.
CT ratio 50/5 – 400/5A untuk pengukuran arus dan proteksi relay di dalam kubikel. Fungsinya menurunkan arus jaringan menjadi nilai kecil yang aman dibaca relay dan alat ukur, sehingga perangkat sekunder tidak terhubung langsung ke tegangan menengah.
Monitoring kWh, kVArh, power factor, demand real-time. Komunikasi Modbus RTU / Ethernet. Data konsumsi dapat dibaca langsung di panel maupun diteruskan ke sistem pemantauan energi gedung untuk keperluan evaluasi beban dan penagihan internal.
Kubikel tegangan menengah adalah titik temu antara jaringan PLN dan instalasi milik pelanggan.
Tim teknis kami bantu tentukan tipe, ukuran, dan volume yang tepat untuk kebutuhan proyek Anda, tanpa biaya.
Tidak menemukan jawaban? Tim kami siap membantu.
Kubikel incoming menerima suplai dari jaringan dan menyediakan sarana pemutus serta pembumian agar instalasi aman dikerjakan.
OCR adalah proteksi arus lebih dan GFR adalah proteksi gangguan tanah. Keduanya merupakan fungsi dasar relay proteksi pada jaringan tegangan menengah.
Trafo arus menurunkan arus jaringan menjadi nilai yang aman dibaca oleh relay proteksi dan alat ukur.
