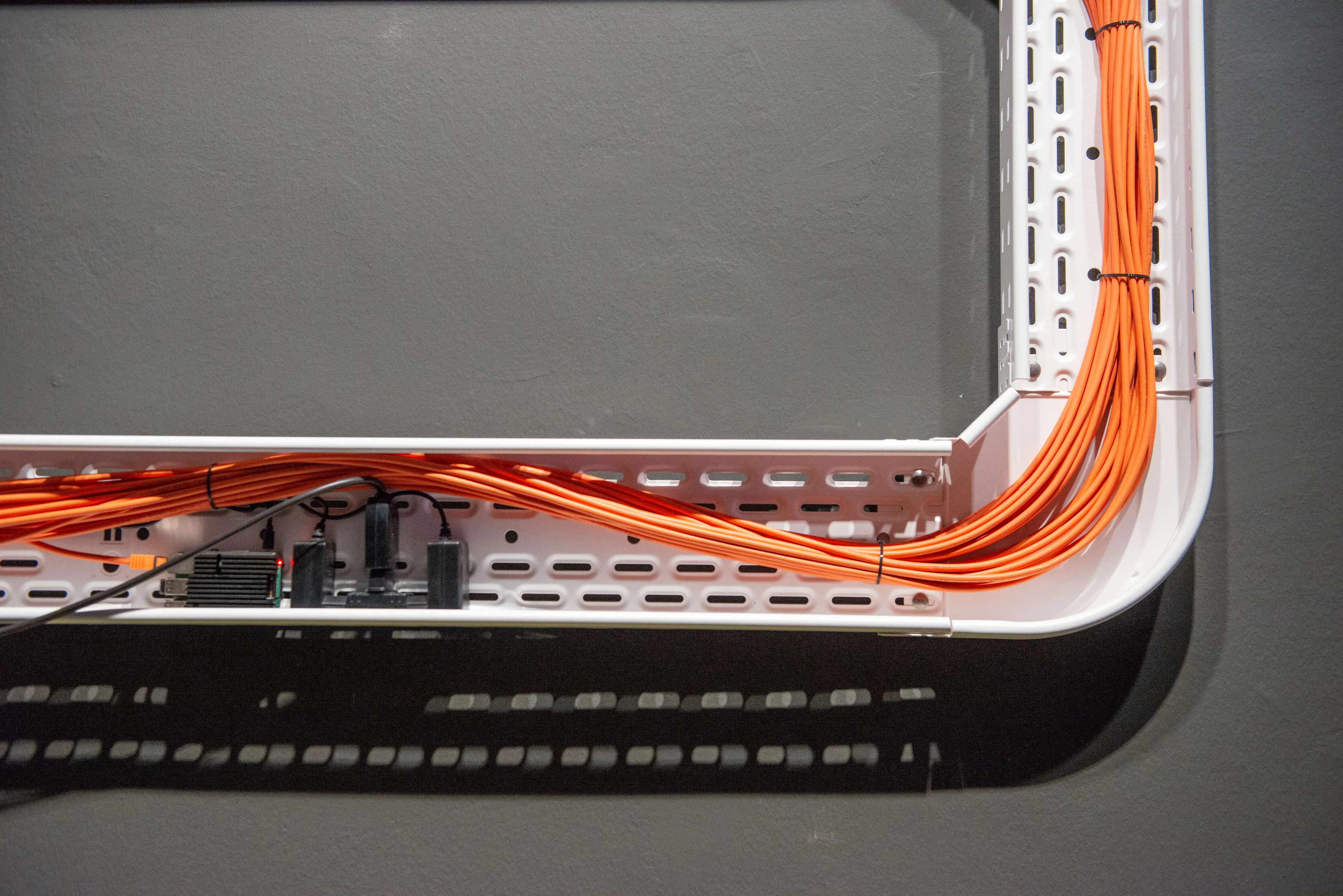

Kabel Duct: Fungsi, Jenis, Ukuran, dan Cara Memilihnya

Kabel duct adalah saluran pelindung yang digunakan untuk melindungi, menata, dan mengarahkan jalur kabel listrik, data, maupun komunikasi. Biasanya berbentuk kotak atau setengah lingkaran. Fungsinya bukan hanya untuk merapikan tatanan kabel, tetapi juga untuk menjaga keamanan instalasi dan mencegah gangguan dari lingkungan luar.

Komponen ini banyak digunakan pada gedung-gedung perkantoran, rumah sakit, pabrik, data center, maupun hunian modern. Jenisnya pun cukup beragam dan dibedakan berdasarkan material, ukuran, serta kegunaannya. Lalu, apa saja fungsi dan jenisnya? Simak ulasan lengkapnya di artikel berikut ini.

Apa Itu Kabel Duct?

Secara teknis, kabel duct termasuk dalam kategori wiring accessories atau aksesori instalasi kabel yang berfungsi sebagai wadah tertutup untuk jalur kabel. Berbeda dengan pipa conduit yang berbentuk bulat dan umumnya ditanam di dalam dinding, kabel duct berbentuk persegi atau setengah lingkaran dan dipasang di permukaan dinding, lantai, maupun panel listrik.

Konstruksinya terdiri dari dua bagian utama, yaitu badan duct dan penutup yang dapat dibuka sewaktu-waktu untuk keperluan perawatan. Dalam praktik instalasi profesional, kabel duct bukan hanya digunakan untuk satu jenis kabel saja.

Satu jalur duct bisa menampung beberapa kabel sekaligus, mulai dari kabel listrik, kabel data LAN, hingga kabel komunikasi, selama kapasitas penampangnya mencukupi. Itulah mengapa pemilihan ukuran dan jenis material kabel duct perlu disesuaikan dengan kebutuhan spesifik setiap proyek.

Fungsi Utama Kabel Duct dalam Instalasi Listrik dan Jaringan

Meski bukan komponen utama, kabel duct memiliki peranan yang cukup penting dalam sistem instalasi. Berikut beberapa fungsi utamanya yang perlu Anda ketahui.

1. Melindungi Kabel dari Kerusakan

Kabel yang dibiarkan di lingkungan terbuka rentan terhadap gesekan, benturan, debu, suhu udara yang lembap, bahkan hingga gigitan tikus. Kabel duct dapat melindungi dan menjaga kondisi kabel tetap awet dalam jangka panjang. Hal ini karena di lingkungan industri atau area lembap, komponen ini dapat melindungi kabel dari korosi dan perubahan suhu ekstrem.

2. Meningkatkan Keselamatan Kerja dan Mencegah Korsleting

Kabel yang berserakan di lantai atau tergantung sembarangan dapat menjadi penyebab umum kecelakaan kerja. Mulai dari tersandung hingga korsleting yang berujung pada kebakaran. Dengan menempatkan semua jalur kabel dalam saluran yang terstruktur, risiko tersebut dapat diminimalkan secara signifikan. Hal ini menjadi sangat penting di area dengan lalu lintas tinggi seperti rumah sakit, sekolah, atau lantai produksi pabrik.

3. Memudahkan Manajemen dan Perawatan Kabel

Selain itu, ketika ada kabel yang bermasalah atau perlu penambahan pada jalur baru, teknisi juga tidak perlu membongkar dinding atau struktur bangunan. Cukup buka dan tutup duct, melakukan perbaikan, kemudian tutup kembali. Proses ini cukup menghemat waktu dan biaya perawatan secara signifikan.

Jenis-Jenis Kabel Duct Berdasarkan Material

Pemilihan material kabel duct perlu disesuaikan dengan kondisi lingkungan dan kebutuhan teknis instalasi. Berikut tiga jenis yang paling umum digunakan.

1. Kabel Duct PVC

Kabel duct PVC adalah jenis yang paling banyak digunakan di pasaran. Hal ini karena cukup ringan, mudah dipotong, dan tidak menghantarkan listrik. Beberapa produk menggunakan PVC grade khusus yang telah lulus uji bakar standar UL-94 V.0, di mana api akan padam paling lambat 10 detik selama pengujian. Jenis ini cocok untuk instalasi indoor seperti perkantoran, apartemen, dan rumah sakit.

2. Kabel Duct Metal (Aluminium/Galvanis)

Kabel duct metal terbuat dari baja galvanis atau stainless steel yang dapat memberikan ketahanan lebih terhadap api, benturan fisik, serta gangguan elektromagnetik (EMI). Jenis ini banyak direkomendasikan untuk instalasi industri berat atau area outdoor dengan kondisi ekstrem. Bobotnya memang lebih berat dan harganya lebih tinggi, namun daya tahannya jauh melampaui PVC.

3. Kabel Duct Fleksibel (Corrugated)

Kabel duct fleksibel berbentuk pipa bergelombang yang dapat dibengkokkan mengikuti kontur permukaan tidak beraturan. Jenis ini ideal untuk area sempit, jalur berliku, atau perangkat yang bergerak. Banyak digunakan untuk instalasi kabel data dan kabel kontrol mesin.

Jenis-Jenis Kabel Duct Berdasarkan Desain

Selain material, desain atau bentuk penampang kabel duct juga menentukan fungsi spesifik dan lokasi pemasangannya. Berikut tiga desain yang perlu diketahui.

1. Closed Duct (Trunking)

Closed duct berbentuk kotak tertutup dengan penutup yang dapat dilepas kapan saja. Desain ini memberikan proteksi maksimal terhadap debu, air, dan gangguan fisik dari luar. Paling umum digunakan di gedung perkantoran, rumah sakit, dan instalasi rumah tangga yang mengutamakan tampilan rapi.

2. Slotted Duct (Kabel Duct Lubang)

Kabel duct lubang memiliki slot atau lubang di sepanjang sisinya yang memudahkan kabel keluar-masuk tanpa harus membuka seluruh penutup. Jenis ini sangat populer untuk panel distribusi listrik karena memudahkan teknisi dalam mengatur, mengidentifikasi, dan merawat kabel di dalam panel. Pemasangannya pun lebih fleksibel dibandingkan closed duct.

3. Kabel Duct Setengah Lingkaran

Kabel duct setengah lingkaran memiliki penampang melengkung atau oval, sehingga sering disebut juga floor cable duct atau curva. Desain ini dirancang khusus untuk dipasang di atas permukaan lantai agar tidak membahayakan pengguna yang melintas. Umumnya dilengkapi perekat double tape di bagian bawah untuk kemudahan pemasangan.

Jenis-Jenis Kabel Duct Berdasarkan Ukuran

Ukuran kabel duct diukur dari lebar dan tinggi penampang dalam satuan milimeter (mm). Secara umum, terbagi dalam dua kategori utama, yaitu tipe dinding/lantai (TC) dan tipe panel listrik (wiring duct).

1. Ukuran Kabel Duct Dinding/Lantai (Tipe TC)

Tipe TC banyak dipakai di dinding atau lantai rumah dan kantor. Berikut rentang ukurannya:

• Kecil (TC-1 hingga TC-3): 10x10 mm hingga 16x25 mm, untuk 1-3 kabel tipis seperti kabel telepon, LAN, atau audio.
• Sedang (TC-4 hingga TC-6): 15x30 mm hingga 25x40 mm, untuk beberapa kabel listrik rumahan.
• Besar (TC-8 ke atas): 40x40 mm hingga lebar 250 mm untuk bundel kabel yang lebih banyak.

Kabel duct lantai adalah varian tipe TC berbentuk pipih atau setengah lingkaran yang dipasang di permukaan lantai dengan perekat double tape, dijual per batang 1 meter.

2. Ukuran Wiring Duct untuk Panel Listrik (Tipe Slotted/Kotak)

Wiring duct untuk panel listrik berdinding berlubang (slotted) agar kabel mudah diatur di dalam panel distribusi. Ukuran yang umum tersedia di pasaran:

• Kecil: 33x33 mm untuk jalur kabel panel yang sedikit.
• Sedang: 33x65 mm atau 45x65 mm untuk perkawatan panel skala menengah hingga besar.

Panjang standar per batang tersedia dalam 1 meter, 2 meter, atau 2,9-3 meter sesuai dimensi panel.

Tips Memilih Kabel Duct yang Tepat untuk Proyek Anda

Memilih kabel duct yang tepat akan berdampak langsung pada keamanan dan kemudahan perawatan instalasi jangka panjang. Berikut tiga hal yang perlu diperhatikan sebelum membeli.

1. Sesuaikan dengan Lokasi Pemasangan

Jika Anda ingin memasang pada lokasi indoor, cukup dengan PVC. Sedangkan untuk outdoor dibutuhkan material metal atau FRP yang tahan korosi dan cuaca. Lalu, untuk area lantai dengan lalu lintas tinggi, pilih tipe setengah lingkaran agar aman saat terinjak.

2. Perhatikan Kapasitas dan Beban Kabel

Pilih ukuran yang sedikit lebih besar dari kebutuhan dan jangan isi duct lebih dari 70-80% kapasitasnya agar sirkulasi udara tetap terjaga. Untuk panel listrik, wiring duct slotted 45x65 mm ke atas lebih disarankan.

3. Pilih Produk Bersertifikasi dan Tahan Api

Pastikan produk memiliki sertifikasi uji bakar UL-94 V.0 dan dilengkapi dengan data teknis dari produsen. Sertifikasi ini menjamin kabel duct tidak mudah terbakar sesuai standar keselamatan instalasi listrik yang berlaku.

Pilih Kabel Duct yang Tepat untuk Instalasi yang Lebih Aman

Memahami jenis, ukuran, dan fungsi kabel duct dapat membantu Anda membuat keputusan yang lebih tepat sebelum memulai proyek instalasi. Dengan komponen yang sesuai, sistem kabel akan lebih rapi, aman, dan mudah dirawat dalam jangka panjang.

Selain kabel duct, terdapat beberapa alternatif produk lain yang dapat Anda pertimbangkan agar instalasi kabel Anda lebih rapi, yaitu:

• Conduit PVC: Pipa pelindung kabel ini berbahan plastik yang ringan, tahan korosi, dan mudaj dipasang. Jenis ini cocok untuk instalasi indoor  seperti perkantoran, rumah tinggal, ataupun area dengan risiko benturan dan kelembapan yang rendah.
• Conduit Metal: Pipa pelindung jenis ini berbahan logam, seperti galvanis atau stainless. Biasanya lebih kuat, tahan panas, serta dapat memberikan perlindungan ekstra. Umumnya pipa ini digunakan untuk instalasi industri, area outdoor, atau jalur kabel yang membutuhkan tingkat keamanan tinggi.
