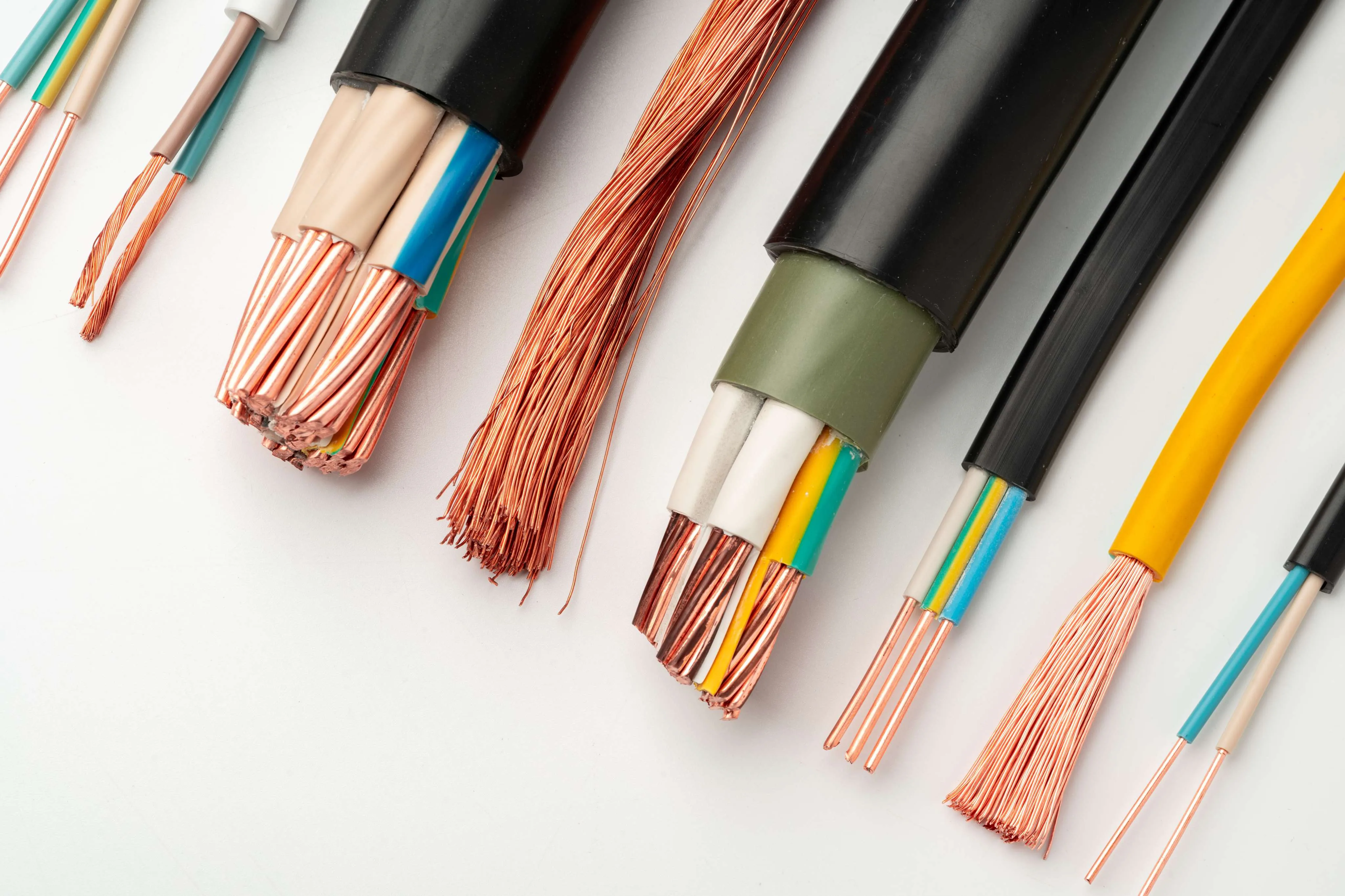

Jenis Kabel Listrik: Panduan Lengkap Fungsi, Ciri, dan Ukurannya

Kabel listrik adalah komponen penghantar arus yang menjadi bagian penting dalam kehidupan sehari-hari. Mulai dari menyalakan lampu, mengisi daya ponsel, hingga menjalankan mesin produksi, semuanya membutuhkan kabel.

Secara teknis, kabel listrik terdiri dari konduktor dan isolator. Konduktor biasanya terbuat dari tembaga atau aluminium, sedangkan isolatornya terbuat dari PVC. Kemampuan hantar arus (KHA) sebuah kabel ditentukan oleh luas penampang konduktornya dan ketentuannya diatur dalam Standar PLN (SPLN) serta Standar Nasional Indonesia (SNI) agar tetap aman digunakan.

Karena fungsinya cukup beragam, jenis kabel listrik pun sangat banyak, mulai dari instalasi rumah hingga transmisi tegangan tinggi. Artikel ini akan membahas jenis kabel listrik yang paling umum digunakan beserta tips memilih kabel yang cocok untuk instalasi rumah Anda. Simak terus ya!

8 Jenis Kabel Listrik yang Paling Sering Digunakan

Setiap jenis kabel listrik dirancang untuk kebutuhan yang berbeda. Berikut delapan jenis yang paling banyak digunakan, mulai dari instalasi rumah tangga hingga kebutuhan industri.

1. Kabel NYA

Kabel NYA memiliki inti tunggal dengan satu lapis isolasi PVC dan tegangan nominal 450/750 V. Kabel ini umum digunakan untuk instalasi lampu dan stopkontak, namun rentan digigit tikus dan tidak tahan air. Sebaiknya kabel ini selalu dipasang di dalam pipa pelindung.

Harga kabel NYA relatif terjangkau dibandingkan jenis lainnya, sehingga sering dipilih untuk instalasi rumah sederhana. Meski begitu, kualitas isolasinya tetap perlu diperhatikan agar tidak mudah retak seiring waktu.

2. Kabel NYM

Kabel NYM memiliki 1–4 inti tembaga dengan dua lapis isolasi PVC, sehingga lebih aman dibandingkan kabel NYA. Tegangan nominalnya berkisar antara 300/500 V dan dapat dipasang di dalam maupun di luar tembok. Kabel ini menjadi salah satu kabel yang cocok untuk instalasi rumah, ruko, hingga kantor.

Kabel ini juga bisa digunakan di ruangan kering maupun lembap, asalkan tidak ditanam langsung di dalam tanah. Lapisan isolasi ganda membuatnya lebih tahan lama dibanding kabel NYA.

3. Kabel NYY

Kabel NYY memiliki lapisan isolasi PVC yang lebih tebal dibandingkan NYM, dengan tegangan nominal 0,6/1 kV. Struktur ini membuatnya cocok untuk instalasi outdoor atau ditanam di dalam tanah. Meski begitu, tetap perlu perlindungan tambahan, seperti pipa PVC, agar daya tahannya maksimal.

Kabel NYY sering digunakan untuk instalasi lampu jalan dan jaringan distribusi listrik gedung. Ukurannya cenderung lebih besar dibandingkan dengan NYM sehingga lebih tahan terhadap tekanan fisik dan cuaca ekstrem.

4. Kabel NYAF

Kabel NYAF memiliki inti tembaga serabut sehingga jauh lebih fleksibel dibandingkan dengan NYA. Tegangan nominalnya berkisar 300/500 V hingga 450/750 V. Kabel ini banyak digunakan di dalam panel listrik atau mesin yang membutuhkan kelenturan tinggi.

Kelenturannya memudahkan pemasangan pada sudut sempit atau jalur yang berliku. Karena itu, kabel ini sering menjadi pilihan untuk instalasi panel distribusi listrik.

5. Kabel NYMHY dan NYYHY

Kedua kabel ini merupakan versi fleksibel dari NYM dan NYY dengan inti tembaga serabut dan isolasi ganda. NYMHY cocok untuk peralatan portabel seperti kipas angin atau lampu meja. NYYHY lebih tahan terhadap interferensi elektromagnetik sehingga sering dipakai di lingkungan industri.

Selain fleksibel, kedua kabel ini juga relatif mudah dipindahkan sehingga cocok untuk instalasi sementara. Banyak digunakan pada perangkat elektronik rumah tangga yang membutuhkan mobilitas.

6. Kabel ACSR dan AAAC

ACSR dan AAAC adalah jenis kabel aluminium yang digunakan untuk saluran transmisi tegangan tinggi, dengan tegangan nominal 11 kV hingga 400 kV. Kabel ACSR memiliki inti kawat baja di tengah, sehingga kekuatannya lebih terjamin. Jenis ini biasanya direntangkan antara tiang listrik yang berjarak jauh.

Bobotnya yang ringan membuat kabel ini efisien untuk jaringan distribusi berskala besar. Ketahanannya terhadap korosi juga menjadi salah satu kelebihan utama dibandingkan dengan kabel tembaga.

7. Kabel Data (LAN dan Koaksial)

Selain menghantarkan daya, ada juga kabel listrik yang berfungsi untuk mentransmisikan sinyal dan data. Contohnya, kabel LAN seperti Cat5e dan Cat6 untuk jaringan komputer, serta kabel koaksial RG-6 dan RG-59 untuk TV kabel dan internet. Kabel ini kini menjadi kebutuhan penting seiring meningkatnya penggunaan CCTV dan sistem transaksi digital.

Kualitas kabel data turut memengaruhi kecepatan dan stabilitas koneksi internet di rumah maupun di kantor. Karena itu, pemilihan kategori kabel LAN perlu disesuaikan dengan kebutuhan jaringan yang digunakan.

8. Kabel Tahan Api (N2XH)

Kabel N2XH dirancang dengan bahan isolasi khusus yang mampu menahan api dalam waktu tertentu. Kabel ini banyak digunakan di gedung umum, rumah sakit, dan pusat perbelanjaan. Tujuannya agar sistem kelistrikan darurat tetap berfungsi saat terjadi kebakaran.

Penggunaan kabel tahan api biasanya diwajibkan pada jalur evakuasi dan sistem alarm kebakaran. Standar keselamatan bangunan modern kini semakin mengharuskan penggunaan jenis kabel ini di area publik.

Tips Memilih Jenis Kabel Listrik Sesuai Kebutuhan

Memilih kabel yang tepat akan berdampak langsung pada keamanan instalasi jangka panjang. Berikut tiga hal yang perlu Anda perhatikan sebelum membeli.

1. Kenali Perbedaan Kabel NYM dan NYY

Perbedaan kabel NYM dan NYY sering menjadi pertanyaan bagi banyak orang. NYM memiliki isolasi lebih tipis dan hanya cocok untuk instalasi di dalam bangunan. NYY memiliki isolasi lebih tebal sehingga lebih tahan terhadap kondisi lembap dan cocok untuk area outdoor atau kabel tanam.

Memahami perbedaan ini penting agar Anda tidak salah memilih kabel untuk lokasi pemasangan tertentu. Kesalahan dalam pemilihan kabel dapat memperpendek usia pakai instalasi dan meningkatkan risiko kerusakan.

2. Sesuaikan Ukuran Kabel dengan Kebutuhan Daya

Ukuran kabel dinyatakan dalam luas penampang atau milimeter persegi yang menentukan kemampuan hantar arusnya. Kabel berukuran 1,5 sampai 2,5 mm persegi umumnya cukup untuk lampu dan stopkontak rumah. Memahami jenis kabel listrik dan ukurannya akan membantu instalasi bekerja lebih efisien dan aman.

Untuk peralatan berdaya besar seperti AC atau mesin produksi, dibutuhkan ukuran kabel yang lebih besar agar tidak terjadi panas berlebih. Sebaiknya konsultasikan kebutuhan daya total sebelum menentukan ukuran kabel yang akan dipasang.

3. Pastikan Sertifikasi SNI dan Kualitas Konduktor

Pastikan kabel yang dipilih sudah memiliki sertifikasi SNI dan diproduksi sesuai dengan standar SPLN. Kabel bersertifikat umumnya menggunakan tembaga bermurnian tinggi yang lebih tahan lama. Jika masih ragu, konsultasikan kebutuhan instalasi Anda kepada teknisi listrik terpercaya.

Kabel tanpa sertifikasi jelas berisiko memiliki kualitas isolasi dan konduktor yang tidak konsisten. Hal ini dapat meningkatkan risiko korsleting maupun kebakaran dalam jangka panjang.
