Kabel AWG: Pengertian, Ukuran, dan Cara Memilih yang Tepat

Pernahkah Anda melihat kode angka disertai huruf AWG saat membeli kabel untuk perangkat elektronik atau instalasi rumah? Berarti, kabel tersebut menggunakan standar American Wire Gauge. Kabel ini memiliki sistem standar tersendiri untuk diameter kawat dan kapasitas hantar arus pada sebuah kabel AWG.

Standar tersebut dipakai untuk sirkuit elektronik kecil, audio, hingga kelistrikan rumah tangga dan industri. Karena setiap kebutuhan memerlukan jenis dan ukuran kabel yang berbeda, penting untuk memahami cara membaca ukuran kabel agar tidak salah pilih. Oleh karena itu, artikel ini akan membahasnya secara lengkap hingga fungsi kabel ini di berbagai bidang.

Ukuran Kabel dan Cara Membaca Kode AWG

Sistem penomoran pada kabel awg bersifat terbalik, semakin kecil angka AWG, semakin besar diameter kawatnya dan arus yang bisa dihantarkan pun lebih besar. Sebaliknya, jika angka AWG besar, maka kawat lebih tipis dan cocok untuk aplikasi berdaya rendah seperti sinyal data dan kontrol elektronik.

Cara Membaca Kode AWG pada Kabel

Sistem AWG (American Wire Gauge) menunjukkan ukuran kawat berdasarkan diameter dan luas penampangnya. Hal yang perlu dipahami adalah semakin kecil angka AWG, semakin besar diameter kawatnya.

Berikut beberapa contoh ukuran AWG yang umum:

• Kabel AWG 10: diameter sekitar 2,59 mm
• Kabel AWG 18: diameter sekitar 1,02 mm
• Kabel AWG 22: diameter sekitar 0,64 mm
• Kabel AWG 24: diameter sekitar 0,51 mm

Perbedaan ukuran AWG ini bersifat logaritmik, dan bukan linear. Artinya, selisih beberapa angka saja dapat membuat perbedaan yang cukup besar pada resistansi dan kemampuan kabel dalam menghantarkan arus.

Saat memilih ukuran kabel tersebut, berikut beberapa hal yang perlu Anda perhatikan:

• Kebutuhan arus: Untuk aplikasi yang membutuhkan arus besar, pilih angka AWG yang lebih kecil karena kawatnya lebih tebal.
• Jenis penggunaan: Kabel dengan AWG lebih kecil cocok untuk instalasi daya, sedangkan AWG yang lebih besar dapat digunakan untuk sinyal data atau audio berdaya rendah.
• Panjang kabel: Jalur lebih panjang dapat menyebabkan penurunan tegangan. Oleh karena itu, instalasi dengan jarak yang lebih jauh biasanya membutuhkan penampang kabel yang lebih besar.
• Spesifikasi perangkat: Selalu periksa kebutuhan arus dan tegangan pada datasheet perangkat sebelum menentukan ukuran kabelnya.

Tabel Referensi Ukuran Kabel AWG

Berikut beberapa ukuran kabel AG yang umum digunakan.

Tabel di atas dapat Anda gunakan sebagai referensi saat menentukan ukuran kabel. Namun, Anda tetap perlu menyesuaikan dengan kapasitas arus, tegangan, panjang instalasi, jenis kabel, dan spesifikasi dari produsen karena karakteristik setiap produk dapat perbeda.

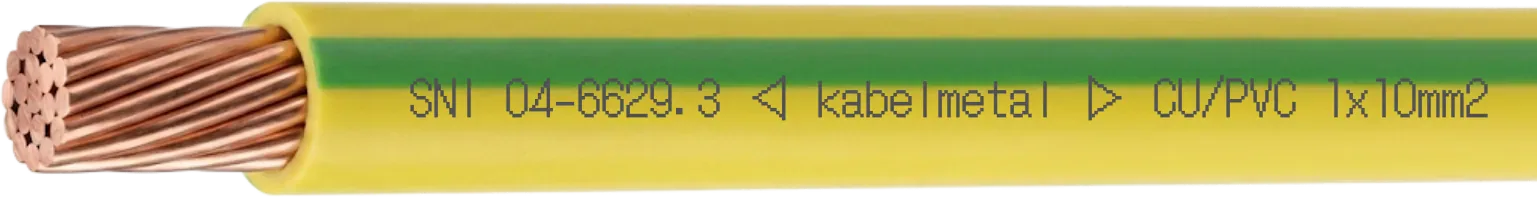

Perbedaan Kabel Standar AWG dan Kabel Standar di Indonesia

Standar AWG dan ukuran kabel dalam mm2 sama-sama digunakan untuk menunjukkan ukuran konduktornya. Akan tetapi, keduanya memiliki sistem pengukuran yang berbeda. Kabel AWG menggunakan nomor gauge berdasarkan diameter konduktor, sedangkan sistem metriknya menggunakan luas penampang dalam milimeter persegi (mm2).

Perbedaan tersebut tentunya penting untuk dipahami ketika memilih kabel, terutama jika Anda menemukan produk yang menggunakan standar AWG, namun instalasinya dikerjakan mengikuti ukuran kabel mm2. Semakin kecil angka AWG, semakin besar ukuran konduktornya. Sebaliknya, semakin besar nilai mm2 maka semakin besar pula luas penampang kabelnya.

Fungsi dan Aplikasi Kabel AWG dalam Berbagai Bidang

Kabel AWG digunakan untuk berbagai kebutuhan. Maka dari itu, pemilihannya harus disesuaikan dengan fungsi, kapasitas listrik, dan karakteristik perangkat yang digunakan. Berikut beberapa aplikasi kabel berdasarkan penggunaan yang umum ditemui.

1. Instalasi Berdaya Besar

Kabel untuk instalasi daya besar digunakan untuk sistem yang membutuhkan suplai listrik dengan beban yang tinggi. Contohnya, jalur distribusi dan peralatan yang membutuhkan daya yang besar. Pemilihannya perlu mempertimbangkan kapasitas arus, tegangan, panjang jalur, serta standar keselamatan instalasi.

2. Instalasi Listrik Rumah

Untuk kebutuhan rumah tangga, kabel AWG ini banyak digunakan untuk sirkuit penerangan, stopkontak, dan berbagai peralatan listrik. Dalam hal ini, jenis dan ukurannya perlu disesuaikan dengan beban pada masing-masing sirkuit agar instalasi dapat bekerja dengan aman guna mengurangi risiko korsleting.

3. Speaker dan Ekstensi Daya

Kabel speaker banyak digunakan untuk menghubungkan aplifier dengan speaker. Sedangan kabel ekstensi digunakan untuk memperpanjang jangkauan sumber listrik ke perangkat. Dalam memilih kedua kabel ini, Anda harus memerhatikan panjang kabel dan kebutuhan dayanya agar kabel dapat bekerja  sesuai dengan kebutuhan perangkat.

4. Sinyal dan Kontrol

Kabel sinyal dan kontrol digunakan untuk mengirimkan informasi atau perintah antarperangkat, misalnya pada sensor, panel kontrol, dan rangkaian otomasi. Kebutuhan kabel pada aplikasi ini perlu memperhatikan karakteristik sinyal dan lingkungan pemasangan terutama di lingkungan yang banyak gangguan elektromagnetik.

5. Perangkat Elektronik

Pada perangkat elektronik, kabel AWG digunakan untuk menghubungkan komponen atau metransmisikan daya dalam rangkaian kecil. Contohnya yaitu pada perangkat elektronik, micro-controller, dan berbagai perangkat yang membutuhkan daya yang rendah. Ukuran kabel yang sesuai membantu proses pemasangan pada perangkat dengan ruang terbatas.

6. Kabel Data dan Telepon

Kabel data dan telepon ini digunakan untuk menghubungkay perangkat serta mengirimkan data atau sinyal komunikasi. Selain ukuran konduktor, jenis kabel dan standar transmisi juga perlu Anda perhatikan agar sesuai dengan kebutuhan jaringan dan perangkat yang digunakan. Hal ini cukup penting agar spesifikasi kabel dan jaringan mendukung kualitas dan kecepatan transmisi.

Lengkapi Kebutuhan Kabel Anda di Putra Delima

Memilih Kabel yang tepat memang membutuhkan ketelitian. Mulai dari ukuran, bahan isolaso, hingga kebutuhan arus pada instalasi Anda. Agar hasil pemasangan aman dan tahan lama, pastikan Anda menggunakan produk yang berkualitas dan sesuai standar.
